1.概述
XBD-DL系列泵系單吸多級分段立式消防泵，是根據對全國消防部門，設計院、所和各界用戶進行大量調查，又根據消防工程的特點研制的新產品。該泵適宜于高層建筑和民用住宅樓群、賓館及各種其他建流的效防工程之用。
該系列泵的主要特點是流量揚程選擇范圖大。額定流量可從1.72升/秒到80升/秒之間，額定出口壓力可從0.23-2.67Mpa之間選擇。
本系列泵所執行的標準是GB6245-1998《消防泵性能要求和試驗方法》

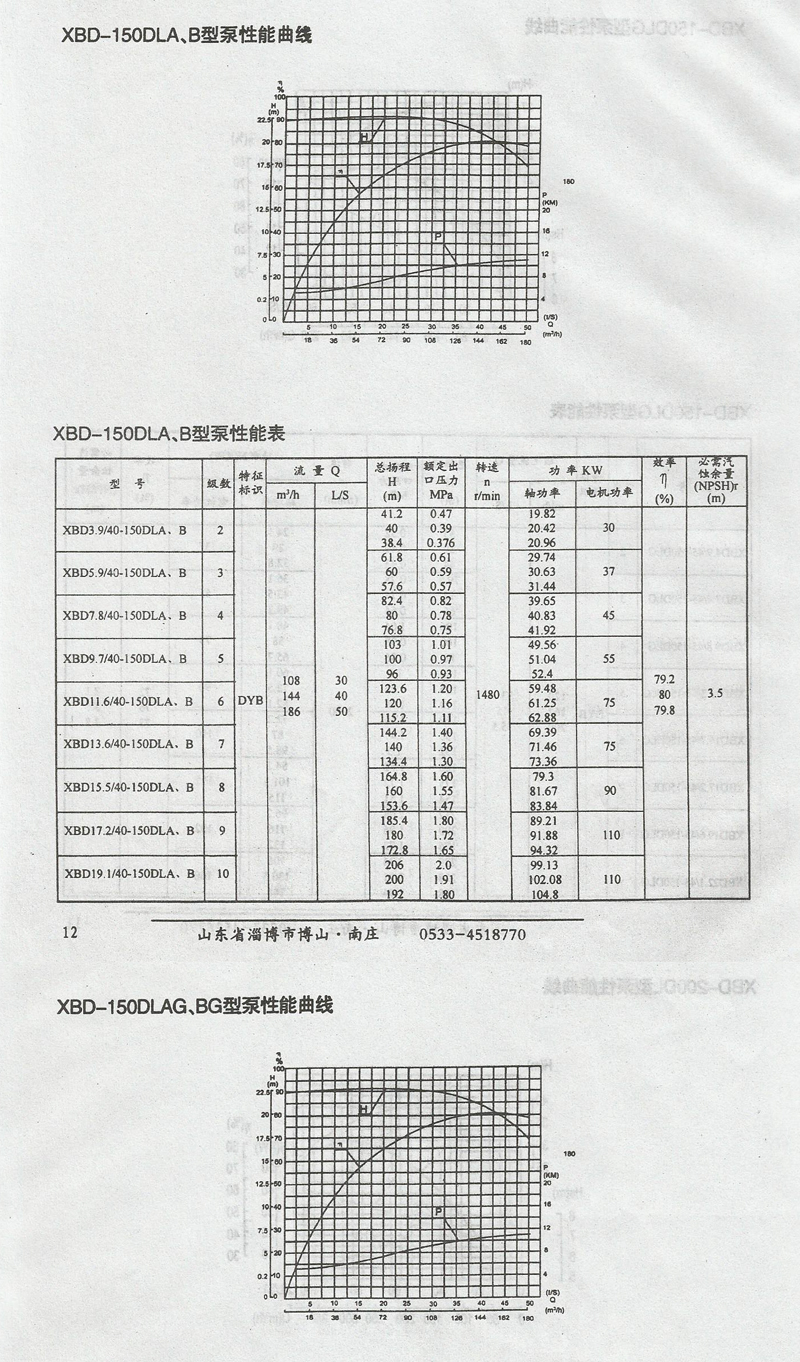

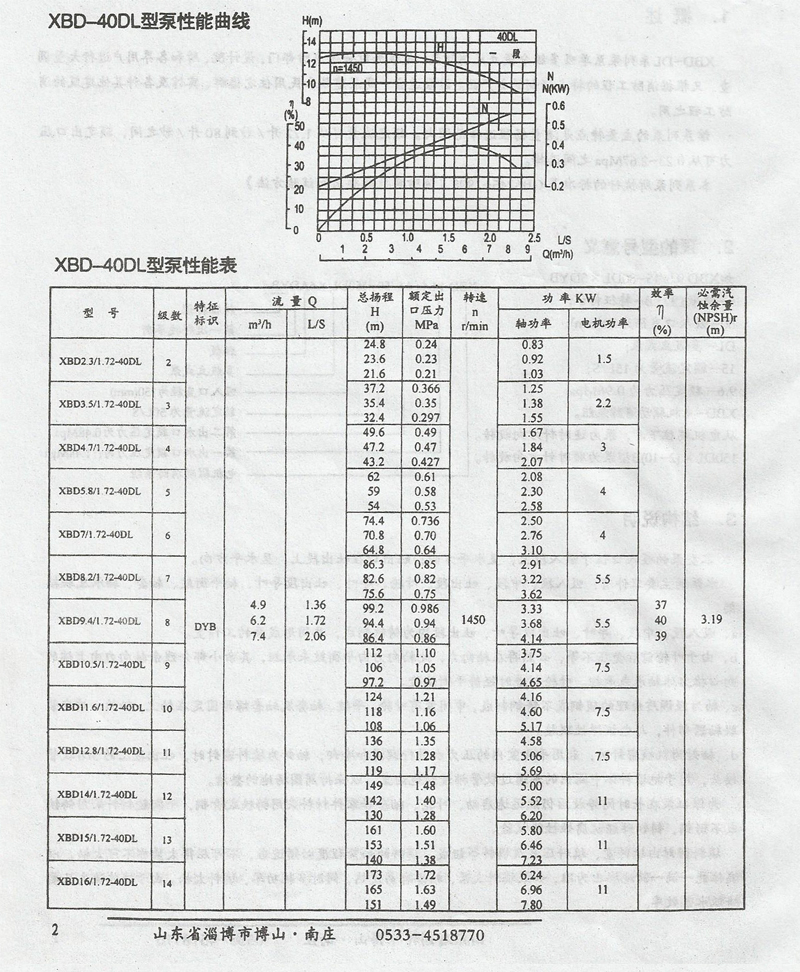

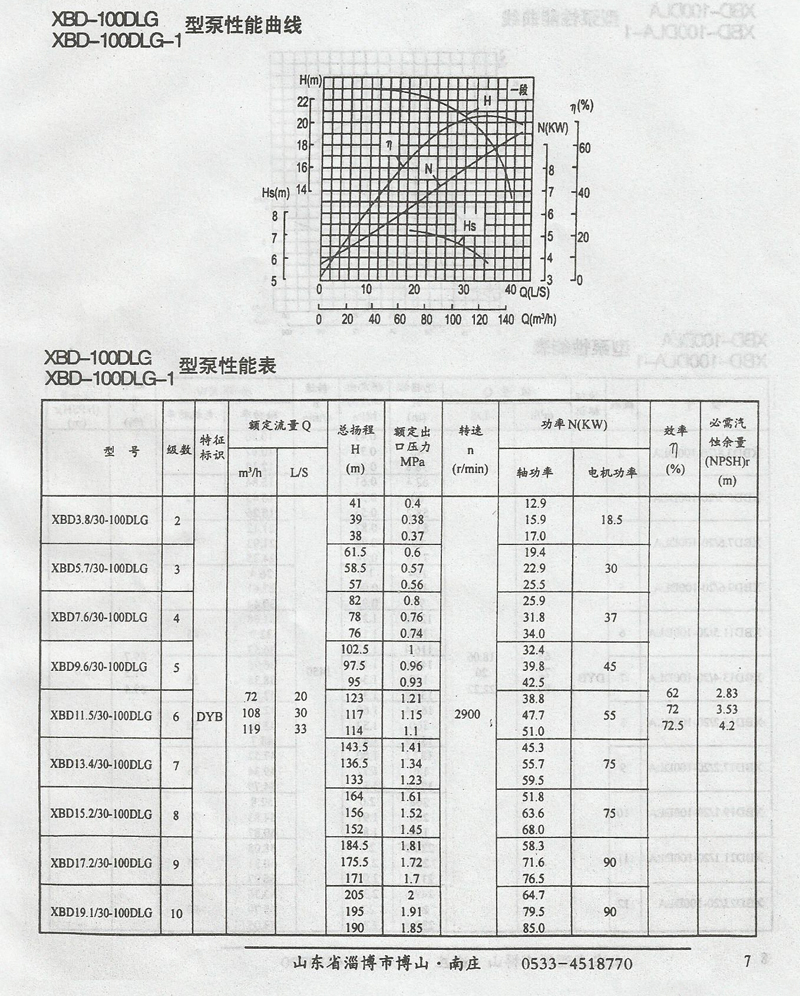

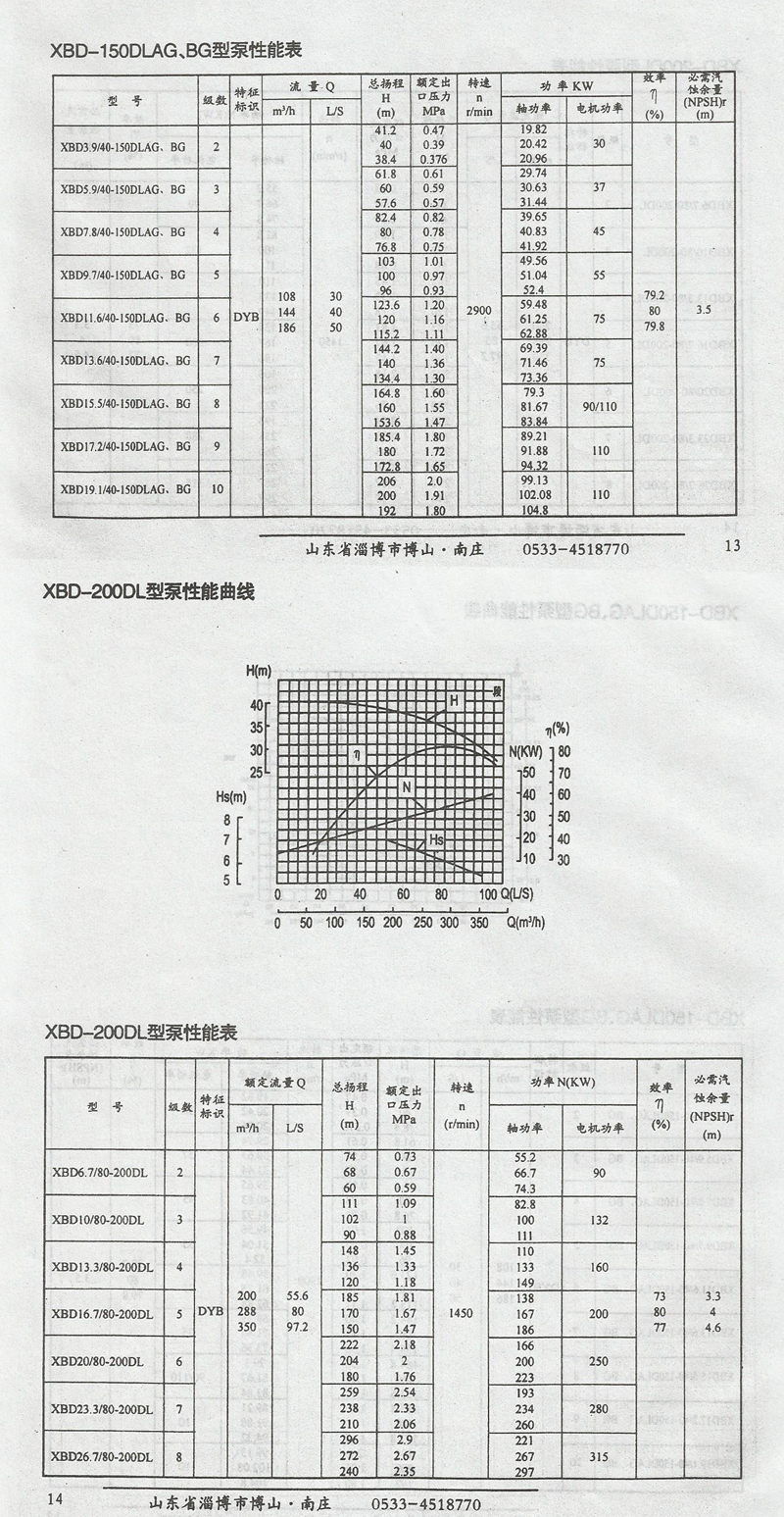

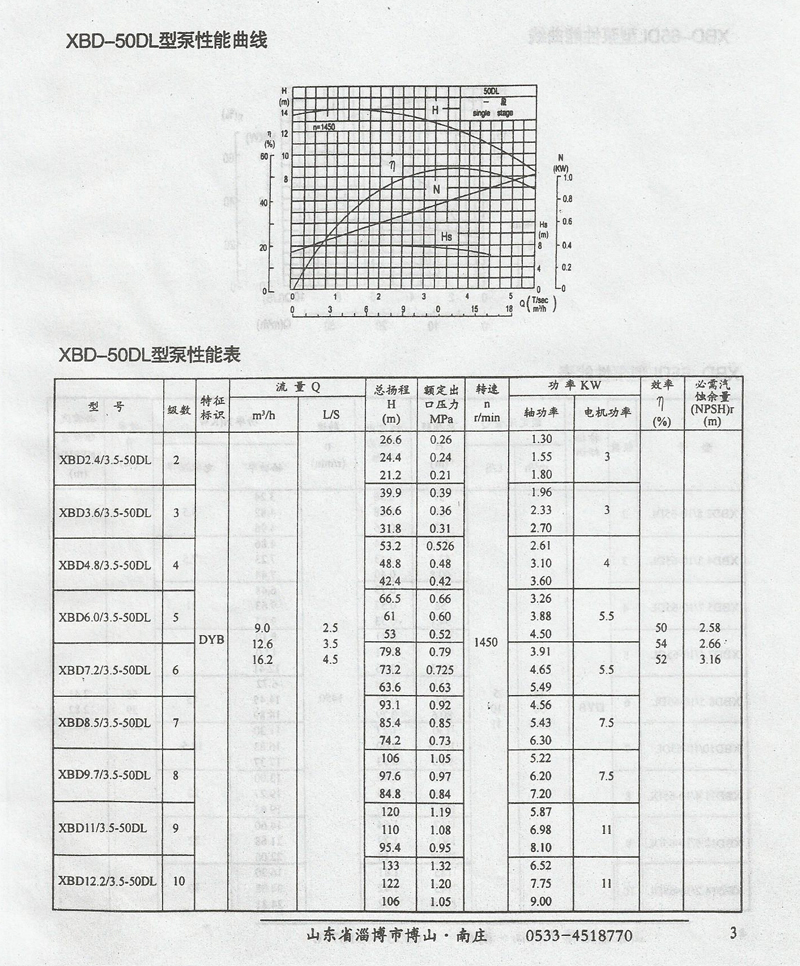

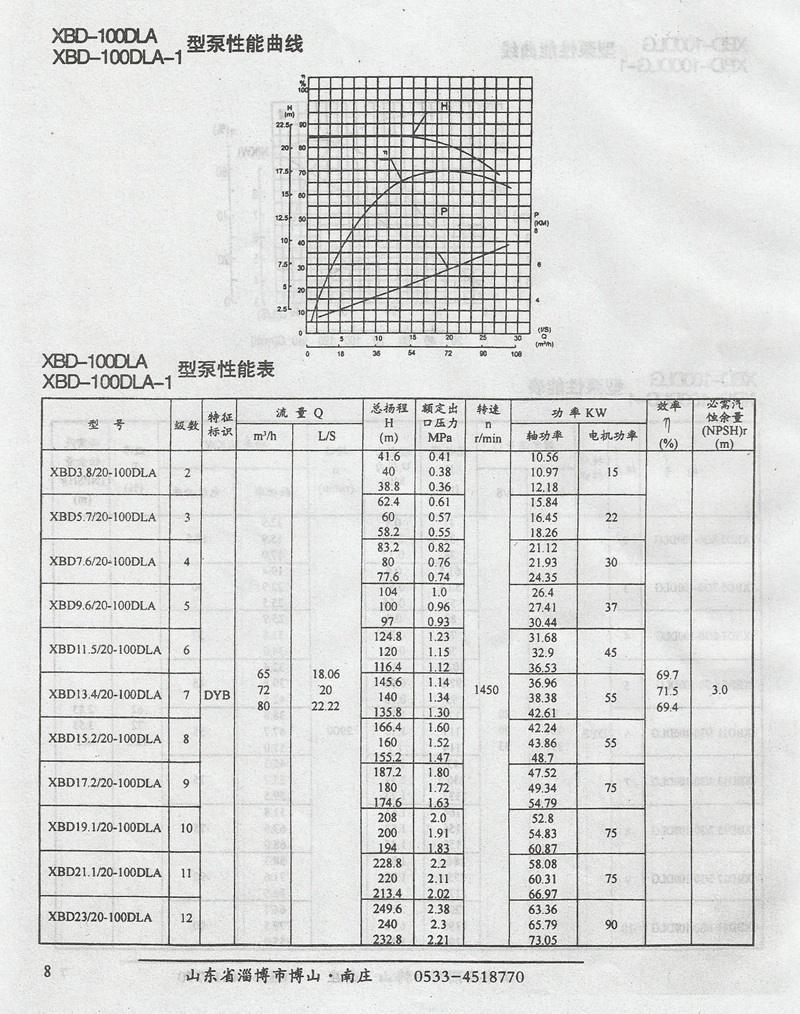

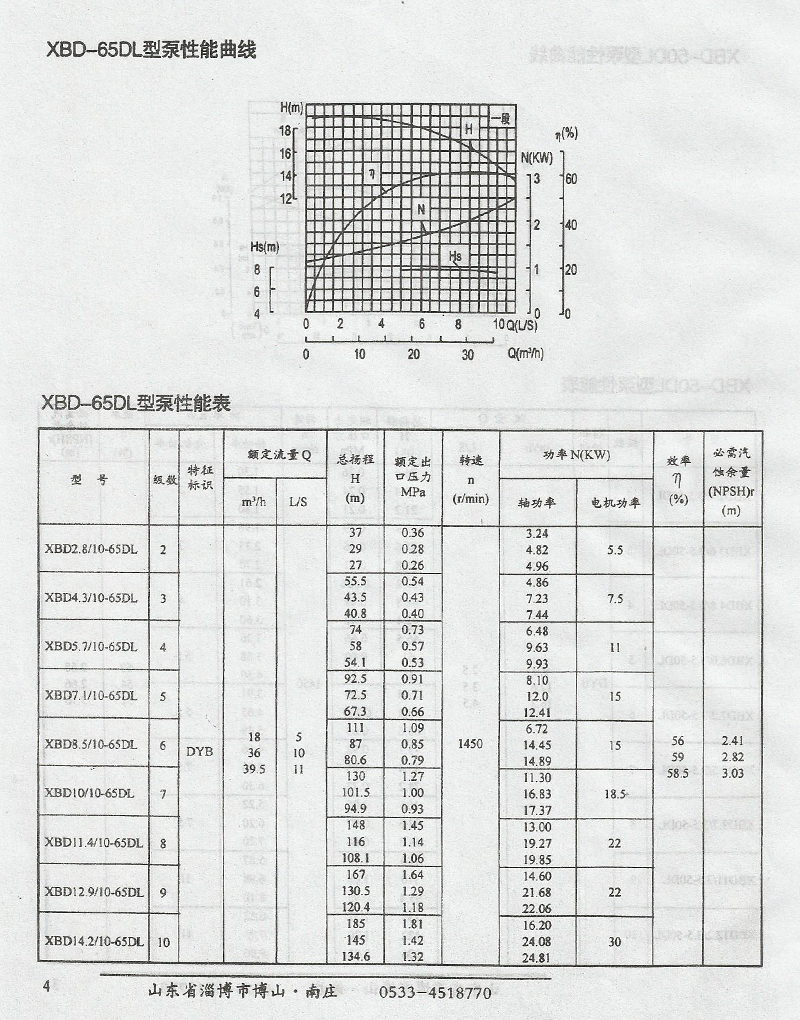

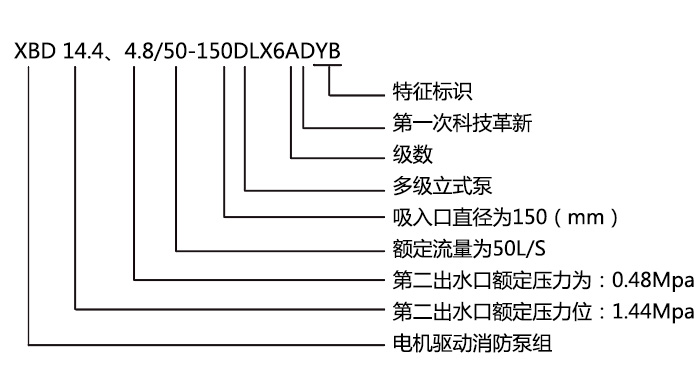

2.泵的型號意義

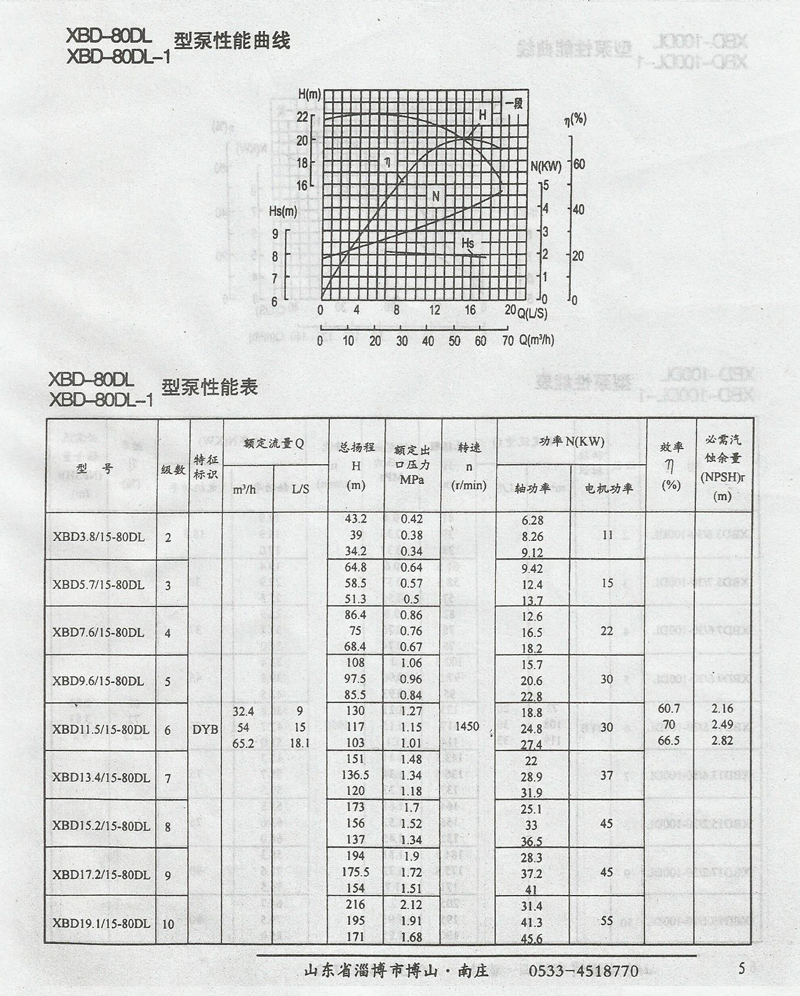

如XBD 9.6/15-80DL×5DYB
5-級數；DYB-特征標識；
80-吸入口直徑為80(mm)；
DL-多級立式泵；
15-額定流量為15L/S；
9.6-額定壓力為0.96Mpa;
XBD-電機驅動消防泵組。
從電機端往下看，泵為逆時針方向放轉。
150DL×（2-10)B型泵為順時針方向旋轉。
3.結構說明
本型泵的吸入口位于吸入段上，呈水平方向；吐出口在吐出段上，是水平方向。
水泵的主要零件有：吸入段、中段、吐出段、葉輪、導葉、吐出段導葉、軸平衡鼓、軸套、軸承及聯接架。
a、吸入段、中段、導葉、吐出段導葉、吐出段均為鑄鐵制成，共同形成泵的工作室。
b、由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡越來承擔，其余小部分殘余軸向力由上端的向心推力球軸承來承擔。葉輪制造時經靜平街試驗。
c.軸為經調質處理的碳鋼或不銹鋼制成，中間裝有葉輪、平健、軸套及軸套螺母固定在軸上。軸的一端安裝聯軸器部件，與電機彈性聯接。
d、軸封為機城密封時，采用平平衡室內的壓力水進行潤滑和冷卻，軸封為填料密封時，吐出段上的3/8軟管接頭，用于把填料體中漏出的水通過軟管排放到地溝里，以保持周圍場地的整潔。
為保證泵在長時間停放后仍能迅速啟動，葉輪、軸套等零件材料采用鑄鐵或青銅，平衡鼓材料采用鑄鐵或不銹鋼，鑄鐵件經抗腐蝕性能試驗。
填料密封由填料室、填料壓蓋及填料等組成。填料的松緊糧度必須適當，不可壓得太緊亦不可太松，以液體能一滴一滴地滲出為準，如果填料太緊，軸套容易發熱，同時多耗功率，填料太松，由于液體流失又要降低水泵效率。

4.安裝與調整
1.安裝前應仔細檢查流道內有無雜物，以免運行時損壞葉輪與系體。
2.安裝時管路重量不允許加在泵上，以免使泵變形，影響正常工作。
3.擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4.泵出水口需裝軟接頭時，軟接頭的軸向與泵軸呈90°安裝，確需平行安裝時需牢固固定泵的出口上方或下方，以防軟接頭彈性變形時折斷水泵出口。
5.起動與停車
1.起動前的準備
a.用手拔轉泵聯軸器，葉輪應無卡磨現象，轉動靈活。
b.打開進口閥門、排氣閥門，使液體充滿整個泵腔，然后關閉排氣閥。
c.用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
d.點動電機，確定轉向是否正確。
2.起動與運行
a.全開進水閥門，關閉吐出管路閥門。
b接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
c.注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏量為40-50滴/分鐘，檢查電機、軸承溫升不大于80℃，如果發現異常情況，應及時處理。
3.停車
a.逐漸關閉吐出管路閥門，切斷電源。
b.關閉進水閥門。
6.泵的維護
1.進水管道必需充滿液體，以免發生汽蝕。禁止泵在汽似狀態下長期選行。
2.定時檢查電機電流值，不得超過電機額定電流。
7.故障原因及排除
